 （2）電流…120mA（または0.12A） 電圧…0.60V （3）5.0Ω （4）6.7Ω |
計器の使い方とオームの法則の基本的な問題です。

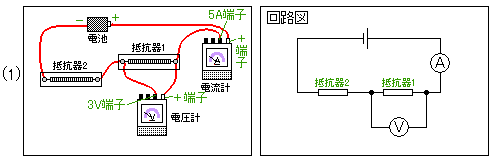

（1）
問題文通りに導線をつないでいきましょう。
1．電池・抵抗器1・抵抗器2を導線で結びます。
2．電流計を電池と抵抗器1の間にはさみこみます。導線は「電池の＋極」と「電流計の＋端子」、「5Ａの−端子」と「抵抗器1の端」を結ぶようにします。5Ａの−端子を選ぶ理由は、まだ電流の大きさがわからないからです。
電流計の位置は「抵抗器1と抵抗器2の間」や「電池と抵抗器2」の間でもかまいませんが、かきにくいです。
3．電圧計を抵抗器1の両端につなぎます。導線は「抵抗器1の＋極寄りの端」と「電圧計の＋端子」、「抵抗器1の−極寄りの端」と「3Ｖの−端子」を結ぶようにします。3Ｖの−端子を選ぶ理由は電源が約1.5Ｖのため、抵抗器にかかる電圧は多くても1.5Ｖで3Vを越えないからです。
参考ページ…回路の電流・電圧＞計器の使い方
回路図は電池・電流計・抵抗器2個を電気用図記号でかき、すべて直列に結んでいき、抵抗器1と並列に電圧計を結べばできあがりです。導線は直線で角を直角にし、並列にした部分は●をつけて接続していることを示します。
参考ページ…回路の電流・電圧＞電流・電圧・抵抗と回路図
（2）
電流計は「A」とついているほうです。500mA用端子を使用していたので、下のめもり（50mA用）を読んで10倍します。
50mA用のめもりをそのまま読むと12.0mA。これを10倍して120mA。
電圧計は「V」とついているほうです。これは最小の3V端子を使用していたはずなので、下のめもり（3V用）をそのまま読みます。
最小めもり（3V用の場合0.1V）の10分の1まで読みとって0.60V。
参考ページ…回路の電流・電圧＞計器の読み方
（3）

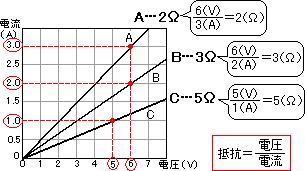

オームの法則を使って（2）で読みとった値を計算します。オームの法則に使うには、単位はV・A・Ωにします。
抵抗器1の両端の電圧は0.60V、流れた電流は回路すべて0.12Aをオームの法則にあてはめて
抵抗器1の抵抗（Ω）＝0.60（V）÷0.12（A）＝5（Ω） 小数第1位という指示に合わせて5.0Ωとします。
参考ページ…オームの法則＞基本の公式
（4）
抵抗器2の両端の電圧は0.80V、流れた電流は回路すべて0.12Aをオームの法則にあてはめて
抵抗器2の抵抗（Ω）＝0.80（V）÷0.12（A）＝6.6666…（Ω） 小数第1位までなので、第2位を四捨五入して6.7Ωとします。
参考ページ…オームの法則＞基本の公式
