オームの法則

抵抗器の両端に電圧をかけると抵抗器には電流が流れます。同じ電圧なら、抵抗器の抵抗の値が大きいほど流れる電流は小さくなります。
大きな抵抗の抵抗器にたくさんの電流を流したいときは、かける電圧を大きくします。
かける電圧・抵抗の値・流れる電流の大きさの関係を表したのがオームの法則です。

オームの法則の公式

RΩの抵抗にEVの電圧をかけ、I Aの電流が流れたとき、 　E（V）＝R（Ω）× I （A）  という関係がある。 電圧を大きくすると電流も大きくなる ↓ 電圧と電流は比例する

この式を使うときは、必ず単位をV（ボルト）、A（アンペア）、Ω（オーム）にして数値を代入します。
mAやmVは1000で割って、AやVにしてから代入しましょう。

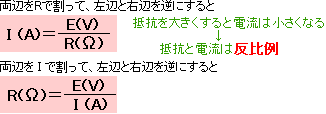

この式を変形したものも覚えておくとラクです。

オームの法則を図で覚えてもOK

おなじみの図です。公式を変形することなく、そのまま使えます。実際に使ってみましょう。

求めたいものを指でかくす

電圧が求めたい とき 【例】３Ωの抵抗に１Aの電流が 流れたとき ３（Ω）×１（A） 　　　　　＝３（V）

抵抗が求めたい とき 【例】６Vの電圧をかけたら２Aの電流が流れたとき

電流が求めたい とき 【例】４Ωの抵抗に８Vの電圧をかけたとき

この図を使うときも、必ず単位をV（ボルト）、A（アンペア）、Ω（オーム）にして数値を代入します。

  ※解答は半角数字の整数で入力してくださいね。単位にも気をつけましょう。

�@12Ωの抵抗に0.5Aの電流が流れた。何Vの電圧を加えたか。　　　　

V

�A３Vの電圧を加えたら150mAの電流が流れた。抵抗の値は何Ωか。

Ω

�B30Ωの抵抗に９Vの電圧をかけた。何mAの電流が流れたか。

mA
