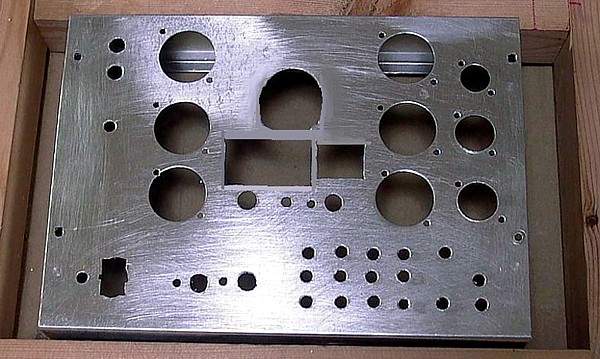

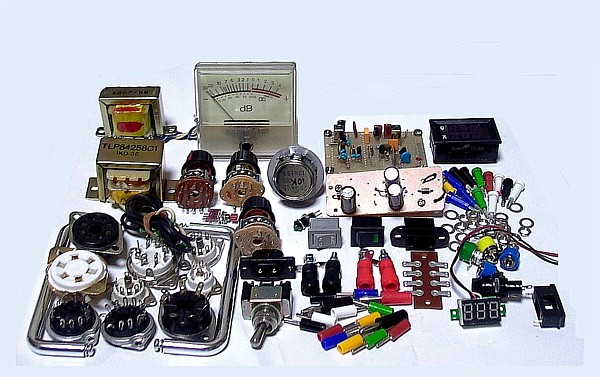

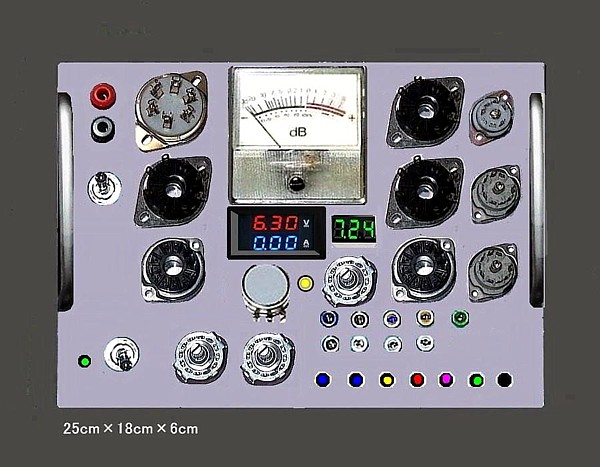

自作簡易真空管試験機 　　< 1号機 >　　　 　 真空管試験機は エミッション型の[ HeathKit ＴＣ−３ ]と自作の[簡易Ｇｍチェッカー]を使っていますが 今回は 在庫部品の整理が主な目的で、大型出力管用を組立てました。 [ ピンジャック方式 ]の 電極接続の手間を省くため ＫＴ−８８等や マグノーバル管５０ＣＡ１０はＰＰ用にソケットは其々二つ準備して バランスを確認します。 ＭＴ管の[ 電極並び ]が　ＰＧＫ-ＨＨ-ＰＧＫ-Ｈの双３極管は 専用ソケットを設けて、切換ＳＷで左右のプレート電流を測ります。 ＋Ｂ電源と容量の大きなヒーター電源は、外部から供給するセパレート型とし 安定化電源 ( METRONIX-5244A )の電圧計と電流計を代用します。 バイアス電圧用に小型のヒータートランスと[ 700Hz-1kHz の SIN 発振器 ]は シャーシ内に組込みます。 　　　 ..部品全員集合 シャーシ穴開け加工 先ず　 ドリル[ 2.5m/m ]で　60ヵ所からスタートし段階的に広げていきます。 後、側面の穴開けも残っています。 ステップドリル使用時は「シャシー」が動かないよう、必ず固定し 減速等コントロール出来ると安全です。 道具類は ドリル　刃　 ステップドリル シャシパンチ 鑢×3 東芝コードレスドライバドリル・CDE-4B INPACT DRIVER・　EZT601 ( 松下電工 ) ERTH MAN・DR-110v < 1号機 >　　　　・・・・
