真空管試験機 1号機
2014年 製作。
ピンジャック接続方式です。
ジャンク部品の寄集めで組立てました。

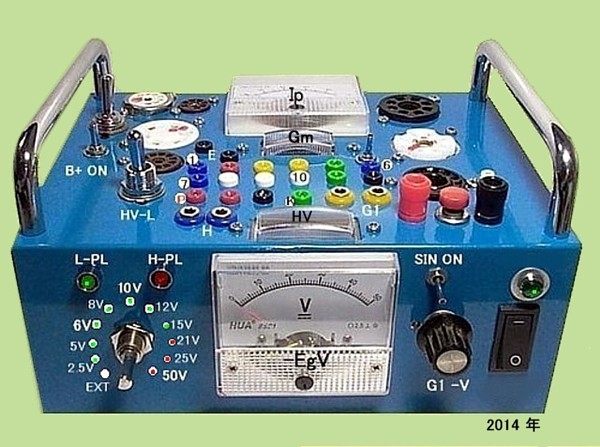

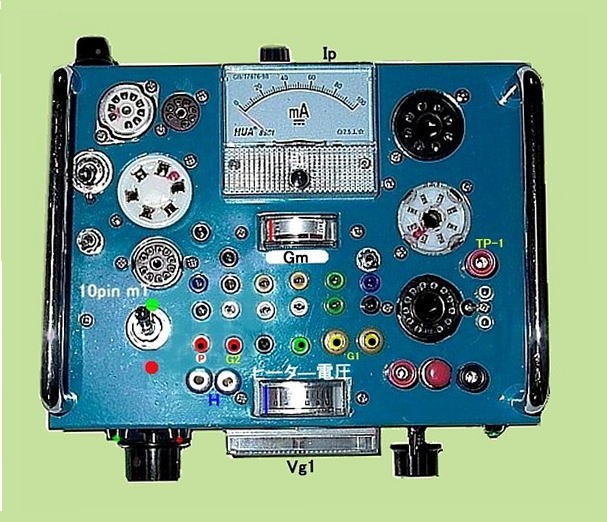

12種類のソケットを背面や側面にも分けて設置しています。
S-31
シャーシは窮屈ですが
配線が短くなるので異常発振等の心配はありません。
KT-88等の測定は
ヒータ―の電流容量が不足して外部供給が必要です。
ヒータ―電圧は
2.5V -- 50V
まで用意しました。

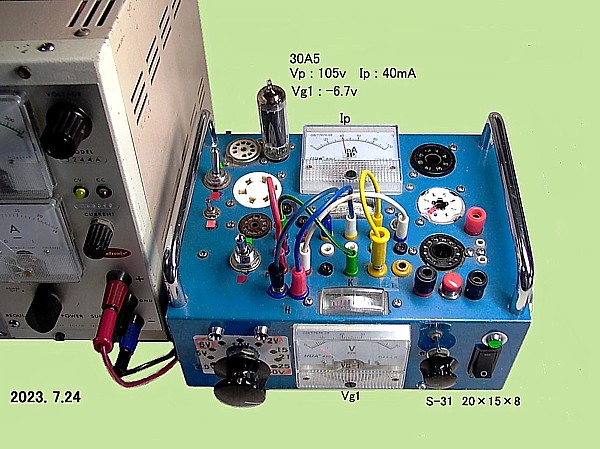

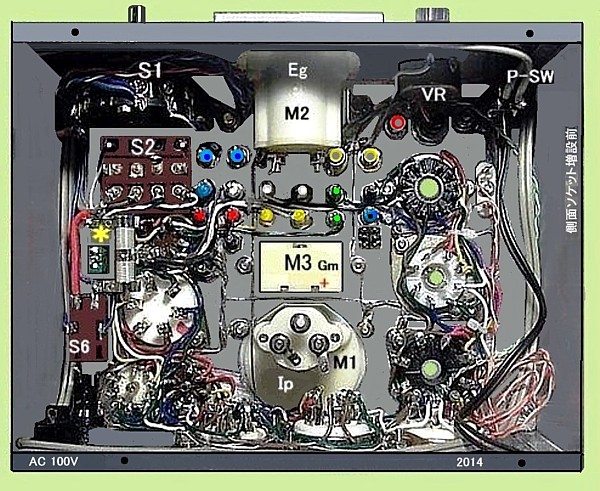

側面ソケット増設前
..

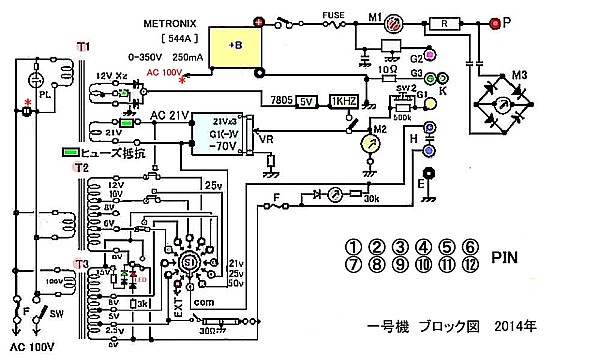

ブロック図

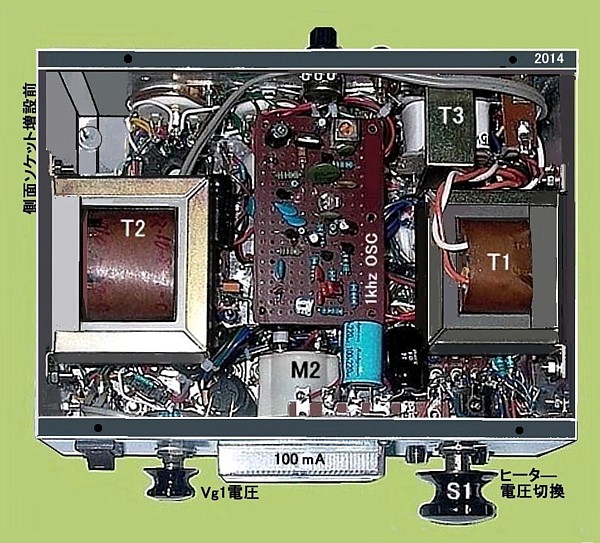

ヒータートランスは一次側で
位相
を合わせる必要があります。
・
・
・・
