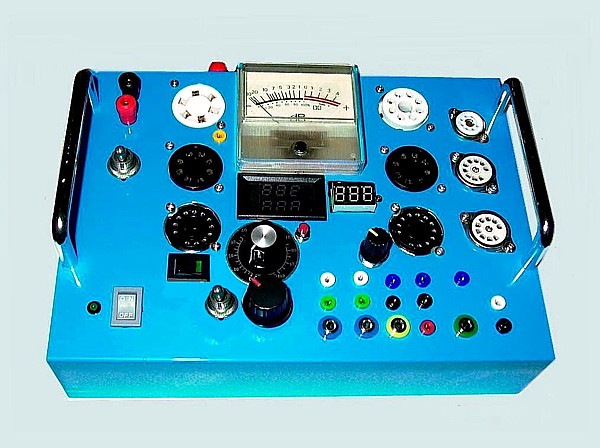

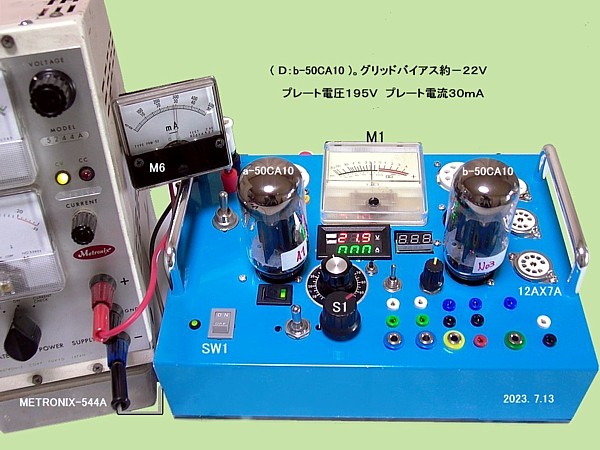

真空管試験機完成 　　　　　 　 ５０ＣＡ１０を測定してみました。 　ヒーターは２本直列で AC 100V から供給します。 1) ロータリースイッチＳ１は [ 3回路 ] プレート電圧・　Ｇ１バイアス電圧・　Ｇ２電圧( KT-88 ) [ 4接点 ] 　Ａ：a-KT-88 　Ｂ：b-KT-88 　Ｃ：a-50CA10 　Ｄ：b-50CA10 2) 外部電源は本機背面のＡＣ100Vコンセントに接続し 　電源ＳＷ１に連動させＯＮ・ＯＦＦします。 3) 細かなプレート電流は５０ｍＡ計を追加して測定しました 在庫部品の処分と整理が主な目的でしたが 真空管規格表からの数値比較で ＧｍをＭ１に正確に表示するには校正が必要です。 あくまでも、簡易試験機の範疇ですが 特性バランスの確認には充分に役立ちます。 　 ..　　　　　　　　　　　　　・・・
