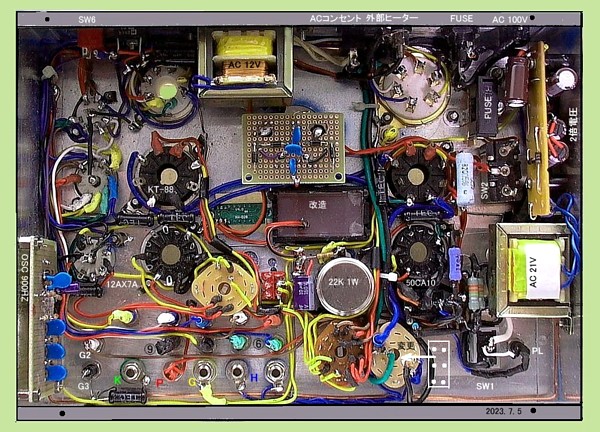

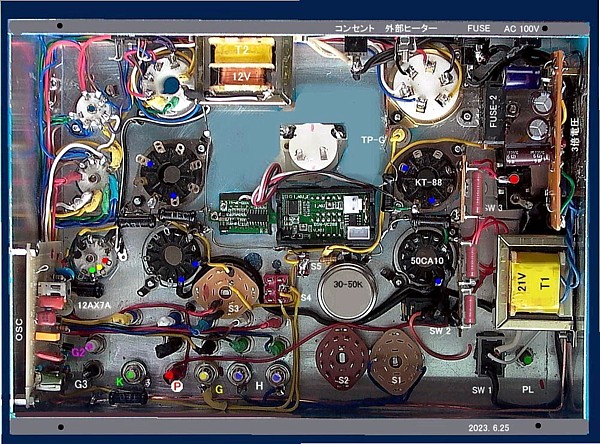

簡易真空管試験機 ( 3 ) 　　　　　　 [ 配線開始 2 ] 配線は異常発振等を避けることが大事で後半になるほど難易度が増します。 部品の整理と処分が主な目的なので、満足出来る回路図は纏まりません。 カソードは個別にカソード抵抗を設けています。 中盤の難解な「 次の一手 」も無事に通過しましたので 　ここからは「 カットアンドトライ 」で 詰めていきます。 １）< グリッドバイアス電圧 >は。 　　２Ａ３　・・・・・　−４５Ｖ 　　５０ＣＡ１０・・・　−２２Ｖ 　　ＫＴ−８８・・・・　−１６．５Ｖ 　　ＡＣ２１Ｖの[２倍電圧 ]で賄えます。 ２）< 発振回路 >は 新たにユニバーサル基板に組替えました。 ３）< ヒーター切換 >回路のロータリースイッチは 　　容量不足なので[ ON・OFF・ON ]の トグルＳＷに変更します。 ******************************************************** [ 配線開始 3 ] 　　Ｍ１( 代用dbメータ )のダイオードはツェナー以外の100Ｖ以上のタイプが使えます。 　　外部ヒーター電源はパワートランスと 　　安定化電源[５３２Ｃ]( 0-35V ) METRONIXも活用する事にしました。 　　外部＋Ｂ電源の電流計にはプレート電流に僅かですがＧ２電流も加算されます。 ..　　　　・・・
