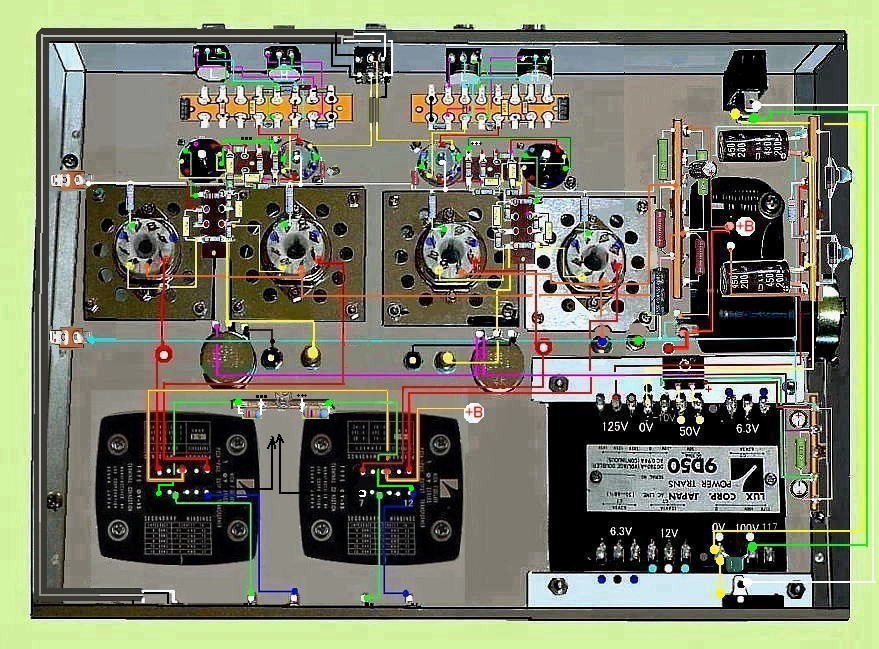

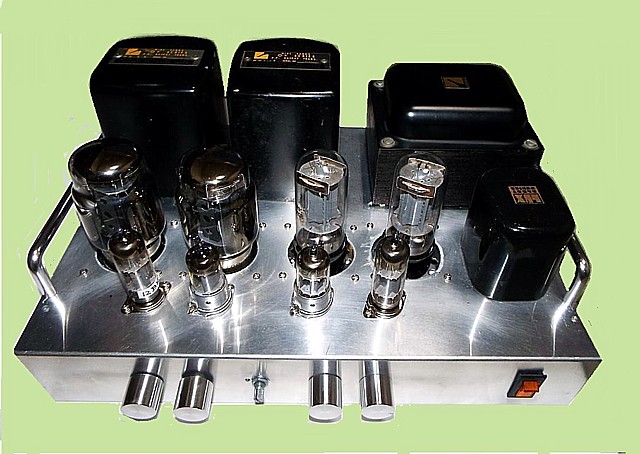

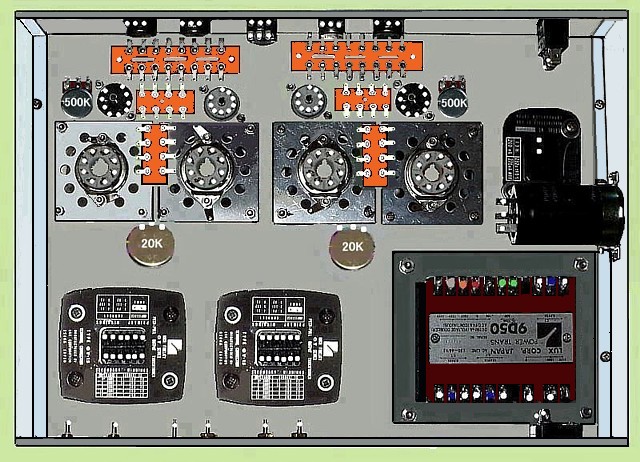

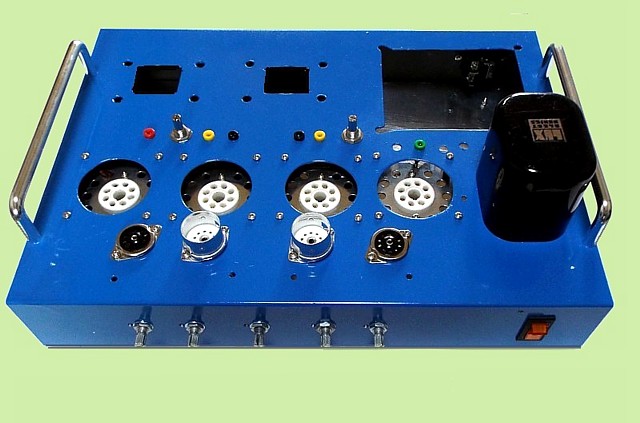

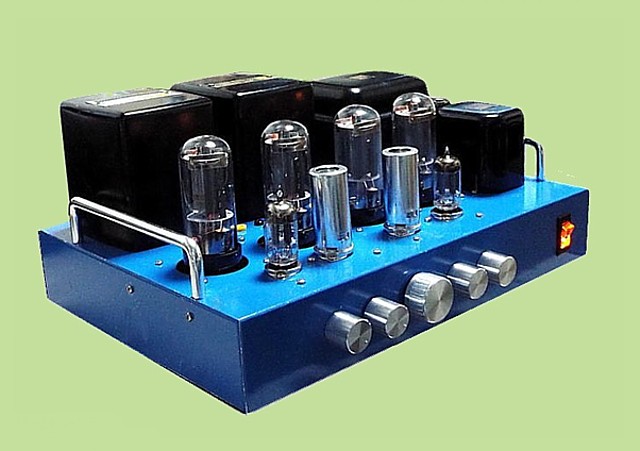

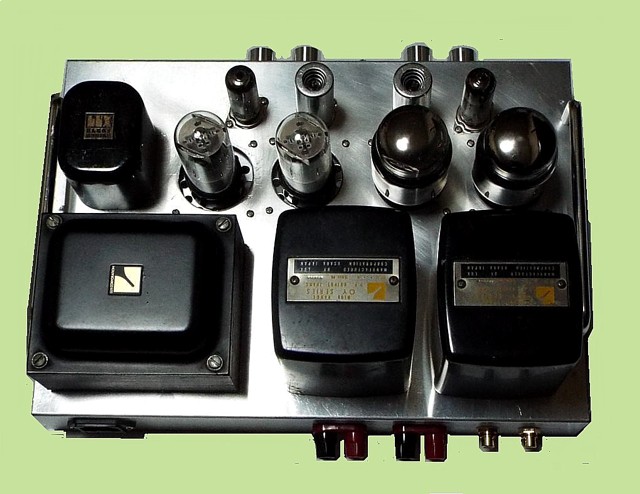

6P3S-PPステレオAMP 　　　　　　 　　 頂いた 6P3S で　プッシュプルステレオアンプを組立ました。 初段12AX7A ・ ドライブ 12AU7 (12BH7A)・出力管 6P3S-PPの構成で +B電源はダイオードによる倍電圧整流を採用しました。 ジャンク部品使用を前提とし、部品点数を少なくした簡単な回路となっています。 [ 位相反転 ]はPK分割方式で 　　 G2電圧を250Vに設定して、[ G1固定バイアス ]は[-26V ]付近にセットしています。 測定を容易にする為の[ テストポイント ]端子をシャシ上面に設けました。 NFBを充分に効かせて、音も満足できる仕上がりです。 トランス類のコストを考えると、6P3S は 手頃で安心して使える球だと思います。 ダウンソケットの直径も大きく加工し、手持ちの塗料の使用で゛ 少し派手になって仕舞いましたが(笑)。 *** 重量は約12Kg *** 　　　Rチャンネルのプレート電流は約75mA( 無信号時 )。　　2021. 3. 7 6P3S-PPステレオAMP　　　 　　 　　　　 .. 仮組立-1 実体図-1 実体図-2 　　　　　・・
