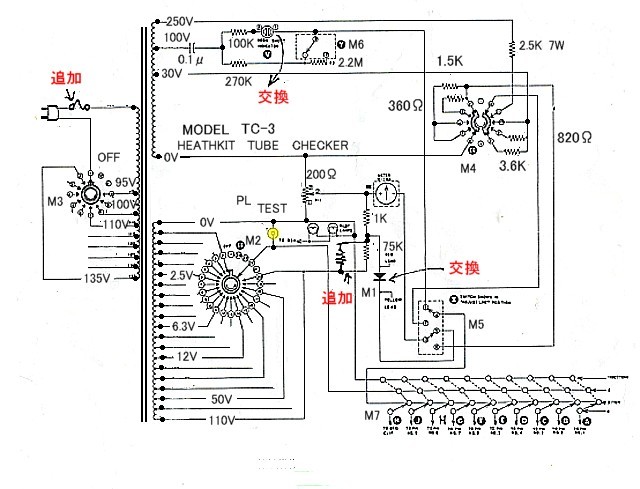

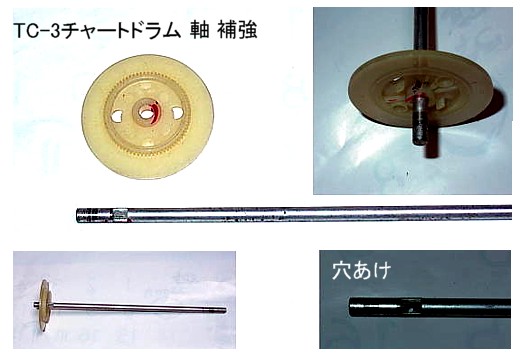

TC-3 回路図..............................................
　　　　　50CA10用に　マグノーバル12P ソケットを追加。
　
測定手順

　　　　　 ① SW M3 電源電圧　100V を 選択。　　　　　　　　　　

　 　 　 　② SW M4 と VRで　メーター中央指針に調節。

　 　　③ SW M2 で　測定管のヒーター電圧を選択。

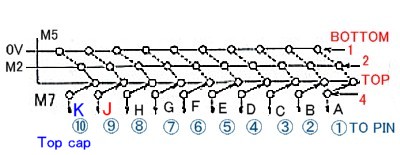

　　　 　　④ SW M7 を　各表示スケールにレバー操作。
　　　 ⑤ SW M5 を　ON
...
　　　　　　　　　　　　　　
　　　　19A3 と 35W4 のヒーター電圧設定。
　　
...
　　

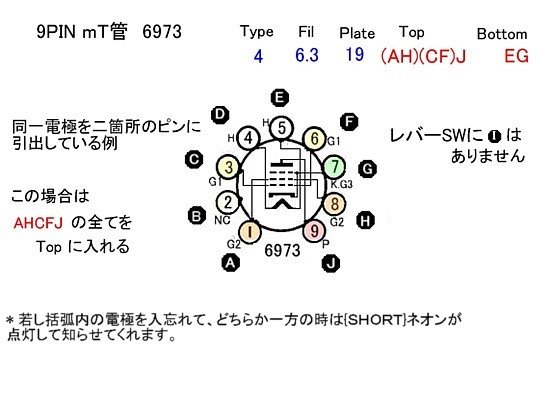

Tube Type .Fil .Plate .Top(T) .Bottom
19A3 . 3 . 7.5 21 E FG
19A3　 3 　 19 21 .E DFG
35W4 3　 32 20 E DFG
　　　　　　　　　　　　　　　
2015 . 9. 6
