KT-88 Gm 測定 2017. 9.24

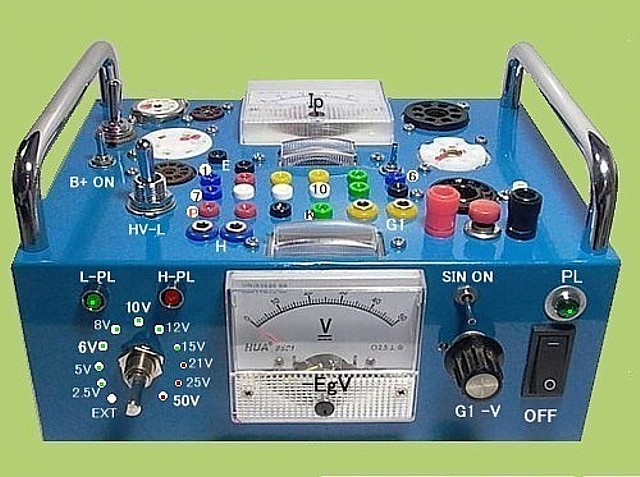

自作Gm測定器

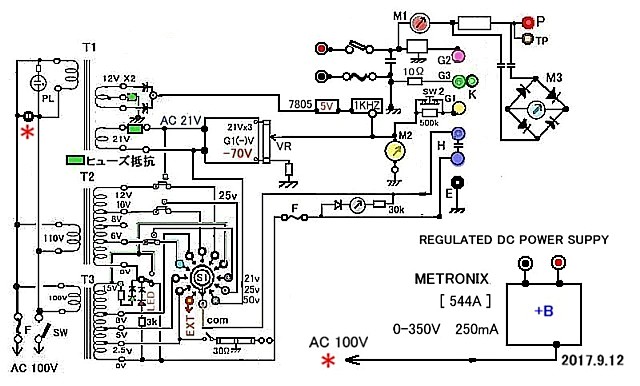

自作試験器 回路図

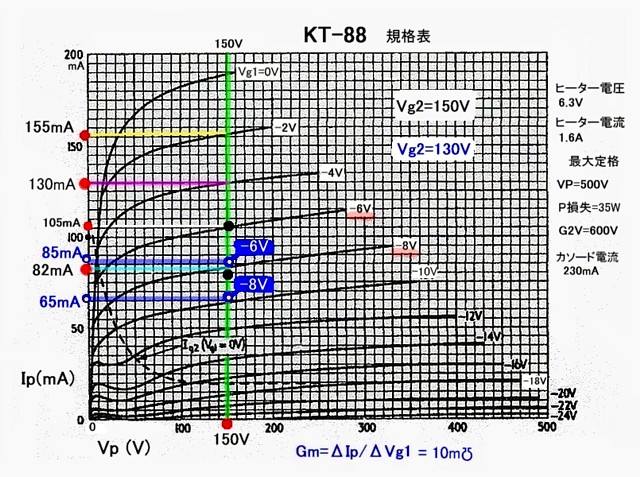

Eg-Ip 特性

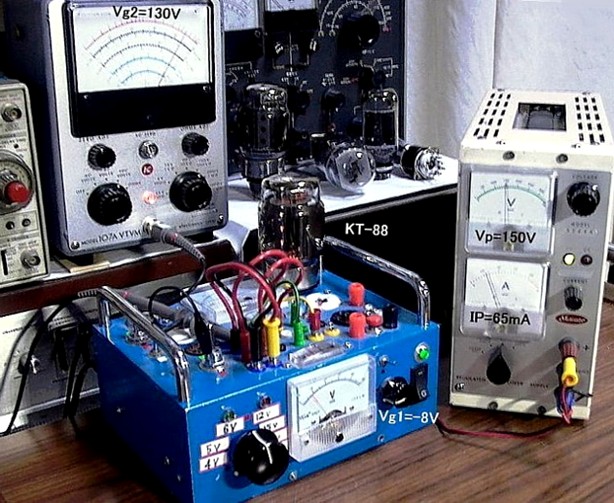

自作の試験器で未使用の[ KT88 ] 2本を測定してみました。
-------------------------------------------------------------
自作真空管試験機 + 安定化電源 ( METRONIX-544A )使用
Vp : 電圧150V Vg2: 電圧150V
Vg1 : バイアス電圧 -6V ................Ip : １１０mA
Vg1 : バイアス電圧 -8V ................Ip : ８５mA
Gm = ΔIp / ΔVg1 = 12.5m℧
----------------------------------------------------------------
次に、 Ｇ２電圧１３０Ｖで測定。
Ｖｐ : 電圧１５０Ｖ [ Ｖｇ２: 電圧１３０Ｖ ]
Ｖｇ１ : バイアス電圧 －６Ｖ ................ Ｉｐ : ８５ｍＡ
Ｖｇ１ : バイアス電圧 －８Ｖ ................ Ｉｐ : ６５ｍＡ
Gm = ΔＩp / ΔＶg = 約 10m℧
