解答と解説
（1）BとF
（2）H
（3）ウ
（1）
鏡を中心として、線対称の位置に物体Aの像を作図し、
そこから各点に光線が届くかどうか、直線を引いてみます。
BとFには障害物にあたらず、光線が届きますが、
C〜Eの点では、障害物が光線をさえぎりますね。（2）
物体Gから発した光線はガラス板に入射すると、
ガラス板の垂線にそうように屈折します。
光線はそのままガラス板を直進し、空気中に出るとき、
ガラス板の垂線から離れるように屈折して
観測者の目に届きます。
観測者にとっては、最後の光線の延長線上（Hの方向）
に物体の像が見えます。
（3）
ちょっと難しいですね。
光線はちがう物質に入射するとき、垂直に入射した
場合はそのまま直進します。
水中の鏡にあたると、「入射角＝反射角」となるように
反射し、そのまま直進します。
水面に達しても、屈折して空気に入射するとはかぎり
ません。図のように、水から空気への入射角が60度の
場合は、問題文（49度以上で全反射）のように、
全反射するので、水面で反射してもどってきてしまいます。
（1）6cm
（2）虚像

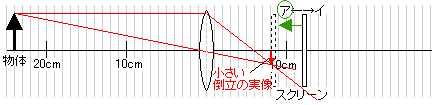

（3）凸レンズから右に約8cmのところに小さい倒立の実像ができていればOK
スクリーンは「ア」の向きに動かす参考ページ…凸レンズによる像の作図
（1）
同じ大きさの実像ができるのは、凸レンズの焦点距離の２倍の位置に物体を置いたときですね。
物体はレンズから12cmの位置だったので、焦点距離はその半分の
12（cm）÷2＝6（cm） ということになります。（2）
レンズと物体の間は12cmでしたが、8cm近づけるということは、物体とレンズの間の距離は
12（cm）−8（cm）＝4（cm） となり、焦点距離（6cm）よりも短いですね。
焦点の内側に物体を置いたときは、像はスクリーンにうつらない虚像となります。（3）
作図してみればわかりますね。
レンズの軸に平行な光はレンズで屈折して焦点を通ります。
レンズの中心を通る光はそのまま直進します。この交点に像ができます。
正確に作図するとほぼレンズの右8cmあたりに像ができるはずですが、
作図なので、1cmくらい左右にずれていてもかまいません。
像ができた位置にスクリーンを置くと、像がはっきりうつります。
スクリーンはもうちょっとレンズ寄り（アの向き）に動かすべきですね。
