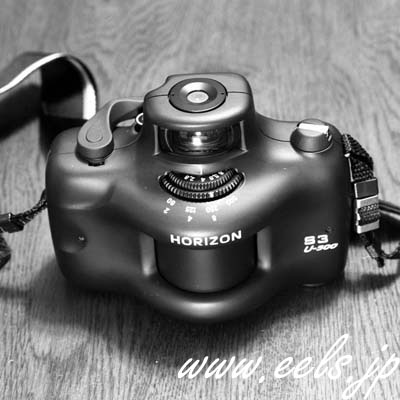

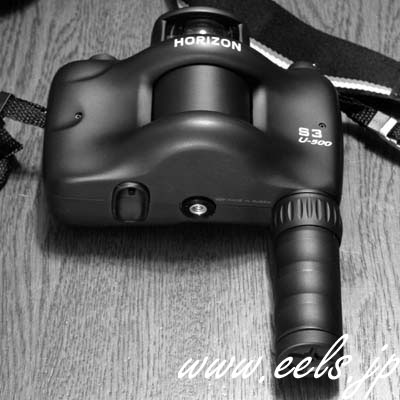

高解像度機械式パノラマカメラ　HORIZON S3 U-500

本体撮影：Mamiya M645 1000s

【カメラ】35mmパノラマカメラ。画像サイズ24ｘ58mm（実測値）。2008年3月、ウクライナのDVD technikから購入。

【レンズ 】固定焦点で取扱説明書にはf2.8の開放で5.5m〜∞、f16に絞り込めば1m〜∞の焦点深度を持つと記載されている。マルチコートされた無銘の28mm f2.8の広角レンズ。対称光学系と推定され、解像度は極めて高く、カラーフィルムに完全対応。専用フィルターの取付は昔のハードコンタクトを付けるような感じで、慣れることが必要。

【撮影機構】回転ドラムの180°反対側にレンズとシャッターとが取り付けられていて、撮影時はレンズが右から左（シャッターは逆）に移動する。レンズの絞りは通常のプリセット絞り。シャッターは一種のフォーカルプレーンで、ゼンマイの速度による高速（1/60〜1/500秒）と低速（1/2〜1/8秒）の切替とシャッター幅による各速度レンジでの切り替え機構を持っている。

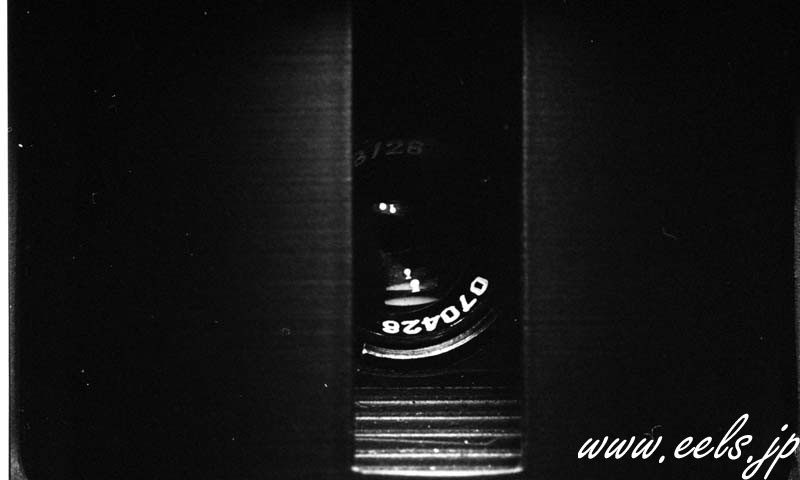

巻き上げ途中のレンズ。

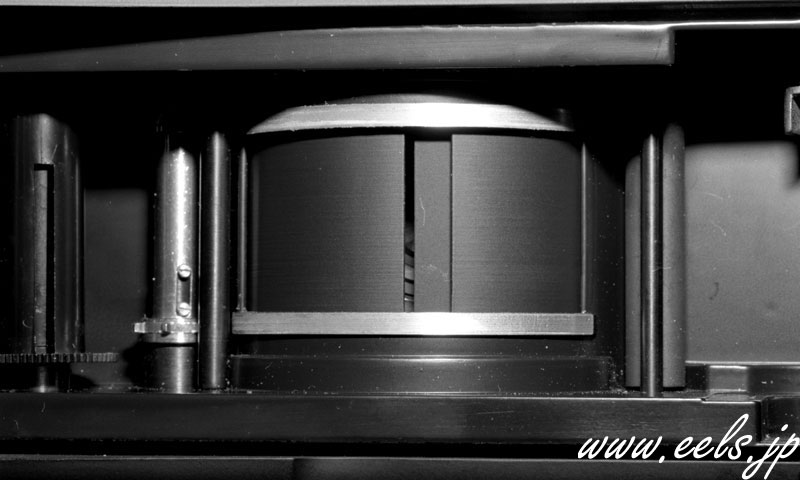

高速1/500秒の状態。巻き上げ途中に撮影。スリット幅でシャッター速度が決まる。低速1/15秒の位置も存在するが、低速側の表記は1/2、1/4、1/8秒しか存在しない。

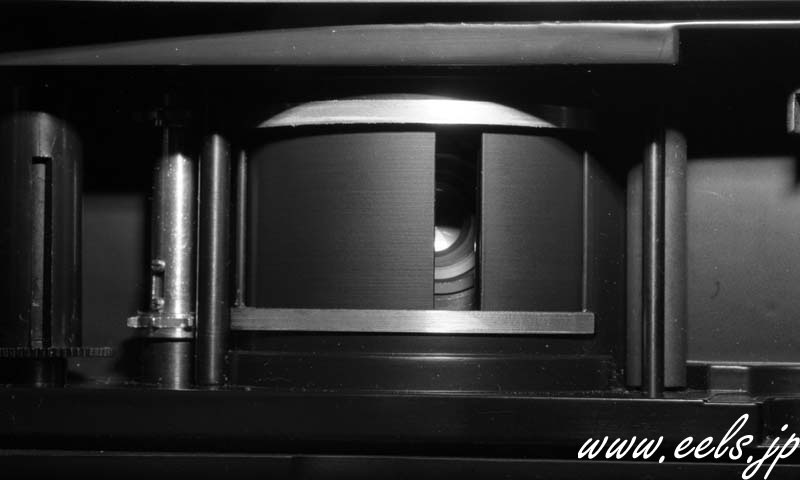

高速1/60秒と低速1/2秒の状態。巻き上げ途中に撮影。スリットが完全に開いている。

【修理履歴】なし。

【沿革】US$1=98円の円が瞬間最高値に後押しされる形で購入。

更新途中。

記載されている会社名及び製品名は、各社の商標または登録商標です。掲載された画像及び文書の著作権はすべて管理者に帰属します。

26/July/2008　更新
