| 配線 の 色別 |
|---|

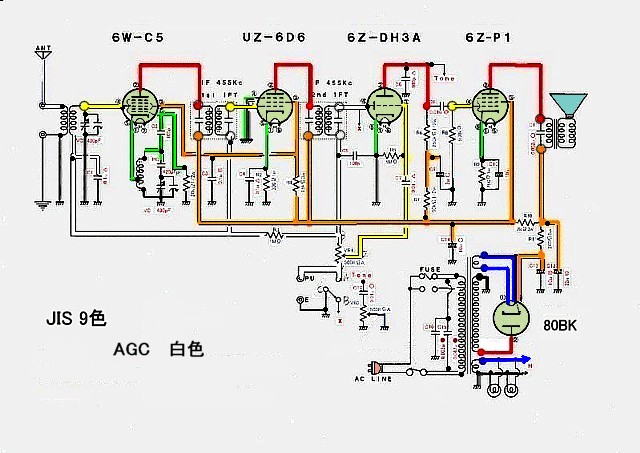

| JIS の 5 色 色別 | JIS の 9 色 色別  |
||
| 黒 | 接地回路 | 黒 | 接地回路 |
| 赤 | プレート または G1 以外の 各グリッド | 茶 | 正回路 |
| 黄 | コントロールグリッド | 赤 | プレート結線 |
| 青 | ヒーター または カソードに 接続される回路 | 黄緑 | コントロールグリッド 以外の 各グリッド |
| 白 | 交流入力回路・正負以外の 電源回路 | 橙 | 〃 |
| 補助回路・信号入力・出力回路・その他 | 黄 | コントロールグリッドの 結線 | |
| . | 緑 | カソードに 接続される 回路 | |
| . | . | 青 | フィラメント・ヒーター回路 |
| . | . | 紫 | 負回路 |
| . | . | 白 | 交流入力回路・正負 以外の 電源回路 |
| .. | .. | . | 補助回路・信号入力・出力回路・その他 |
| . | . |  |
