力を矢印で表す

力は向きと大きさを持った量です。数字だけで表すのは無理なので、矢印を使います。

�@矢印は力の作用点からかく　 　　作用点…力がはたらく点 �A矢印の向きは力の向き �B矢印の長さで力の大きさを表す 　　長いほうが力が大きい

作図するときの矢印の長さと力の大きさ

基本的には自分で「5Nを1cmにする」とか、「1Nを1cmにする」などと決めてかまいません。

でも、テストのときは注意！
「1Nを1cmにして作図せよ」とか「2Nを1cmにして作図せよ」などの問題文の指示に従ってください。
ちょっと練習してみましょう。※解答は半角数字で入力してくださいね。

�@1Nを1cmとすると、5Nは？　　 cm

�A2Nを1cmとすると7Nは？ 　　　cm

�B0.5Nを１めもりとすると2Nは？ めもり

作図するときの矢印の始点と力の作用点

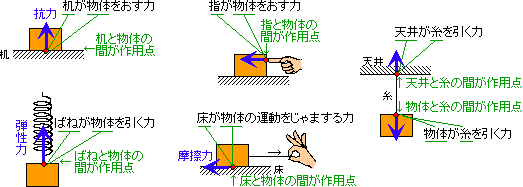

ふれ合ってはたらく力…弾性力（張力・抗力）、摩擦力、人為的な力など

ふれ合っている物体と物体の間が作用点となります。
たとえば「AがBを押す力」なら、作用点はAとBの間（面ならその中心の点を代表して）なので、そこからBに向かって矢印をかきます。

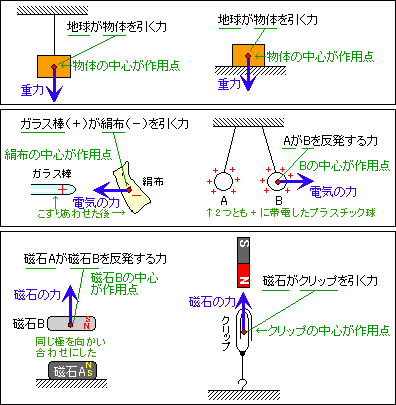

離れてはたらく力…重力、磁石の力、電気の力など

力がはたらく物体の中心の点を代表して作用点とします。
たとえば「Aにはたらく重力」なら、作用点はAの中心の点にして、そこから下向きに矢印をかきます。
