回路の電流・電圧　要点チェック

１．電流が流れる向きはどれ？→電流・電圧・抵抗と回路図

−から＋　 　＋から− 　　NからS 　　SからN　

２．次の電気用図記号をかいてみよう。→電流・電圧・抵抗と回路図

電源　　　　　 電球　　　　　 抵抗器　
直流電流計　　　　　 直流電圧計　　　　　 スイッチ

３．電流計は測りたい部分にどうつなぐ？→計器の使い方

・直列につなぐ　 並列につなぐ
・＋端子は電源の （ ＋極側　 −極側 ）につなぐ
・−端子はまず （ 50mA　 500mA 　５A ）の端子につなぐ

４．電圧計は測りたい部分にどうつなぐ？→計器の使い方

・直列につなぐ　 並列につなぐ
・＋端子は電源の （ ＋極側　 −極側 ）につなぐ
・−端子は電源が乾電池１個の場合は （ ３V　 15V 　300V ）の端子につなぐ

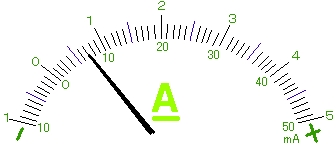

５．−端子が次のところだった場合の電流の数値を読みとろう。→計器の読み方

５A端子に接続
A  　
解説

500mA端子に接続
mA
解説

50mA端子に接続
mA
解説

６．抵抗Aと抵抗Bをつないだ次の回路について答えよう。→直列回路と並列回路

このようなつなぎ方をした回路は何という？
回路

IAとIBと全体の電流 I の関係は？
AとBで電流を分け合う（I＝IA＋IB）
電流はどこも同じ（I＝IA＝IB）

EAとEBと電源の電圧Eの関係は？
AとBで電圧を分け合う（E＝EA＋EB）
電圧はどこも同じ（E＝EA＝EB）

RAとRBと全体の抵抗Rの関係は？
AとBの抵抗値の足し算（R＝RA＋RB）
足し算では求められない

７．抵抗Cと抵抗Dをつないだ次の回路について答えよう。→直列回路と並列回路

このようなつなぎ方をした回路は何という？
回路

ICとIDと全体の電流 I の関係は？
CとDで電流を分け合う（I＝IC＋ID）
電流はどこも同じ（I＝IC＝ID）

ECとEDと電源の電圧Eの関係は？
CとDで電圧を分け合う（E＝EC＋ED）
電圧はどこも同じ（E＝EC＝ED）

RCとRDと全体の抵抗Rの関係は？
CとDの抵抗値の足し算（R＝RC＋RD）
足し算では求められない
