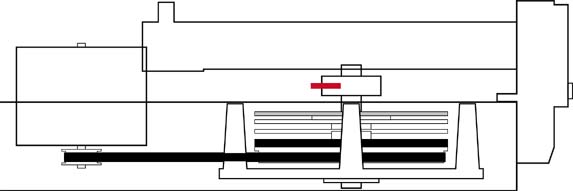

側面図（左側より）。Illustratorで書いてみました。細かい部分は無理だよ。

HVC-0022 DISK DRIVE (C)1985 Nintendo / D0910808 / ファミリーコンピュータ ディスクドライブ / ACアダプタ(別売) HVC-025 or 単２形乾電池６本使用

Ｑ１，シャフト部の部品ってなんですか？

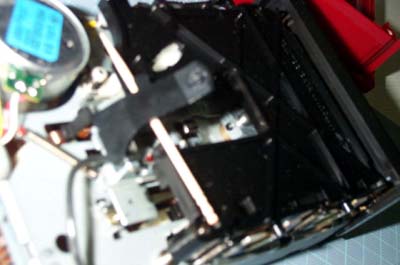

画像の中央部、ディスクスロットの黒い枠の隙間から見える部品です。
中心の黒い部分が、六角レンチを使用する、シャフトへ固定するためのネジです。手で画像のような角度まで回転させてから、六角レンチでネジをゆるめましょう。
上記の側面図の、赤い部分が該当のネジになりますので参考にしてみてください。

Ｑ２，電源ケーブルのコネクタが抜けません

場所は電源ユニットとドライブユニットの間のケーブルの事かと思われます。
弊社の実機で確認してみた所、確かに抜けにくいようです。詳しく解説してみましょう。

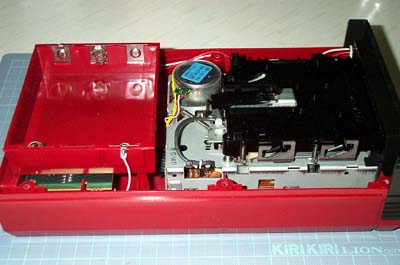

ケース上部を外します。

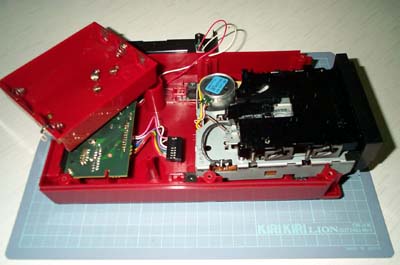

電池ボックスとドライブユニットを外します。（画像では既にケーブルが抜けてしまってます）
右利きの場合となりますが、本体へ向かって右側面（モーターのある方）を手前に向けて、右手で少しづつ引き出すのが確実なようです。左手でドライブユニットをしっかりと保持して、左右を少しづつ引き出す感じで抜いてみましょう。折れるようなツメ等は無いので、プリントを剥がさない程度の力加減でやってみてください。

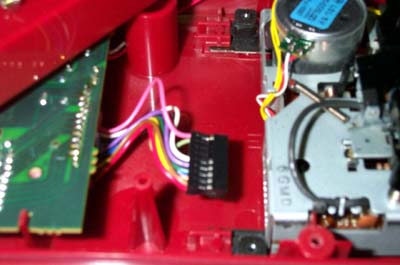

抜けました。

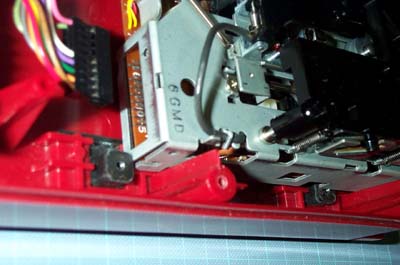

ドライブ部にはピンが並んでおります。
