菅野技工３[ファミコン高音質改造]

ブーン....そんな唸りに悩まされませんましたか？
ここでは外部出力化された信号を、どうせなら高音質化してしまおうというコーナーです。 今回は技術指導員として Nakamichi氏(仙台市) に作業を行ってもらいました。サンクス。

今回の作業に必要になるものは、はんだ一式と、コンデンサです。
音声出力部分に並列にコンデンサを入れることによって、高周波のノイズを軽減させようという考えです。 何種類かのコンデンサにてテストを行った結果、1[μＦ]のコンデンサが最も効果があるようです。

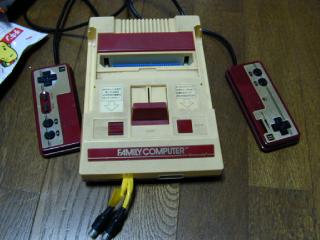

今回も菅野技工２号が被検体となります。 確立されている技術(そうか？)ですし、指導員の腕も信頼できるものでしたので、作業の失敗の恐れはありませんでした。実は少しだけ心配でしたが。

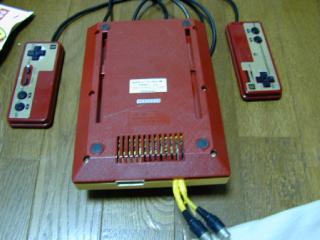

本体を裏返し、ネジ６箇所を外します。

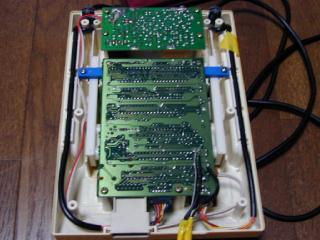

基板が現れました。

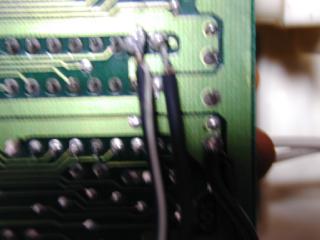

前回の施工場所のアップ画像です。

今回の作業に合わせて、GNDの接続場所を電源近くに移動して、経路の改善を行いました。

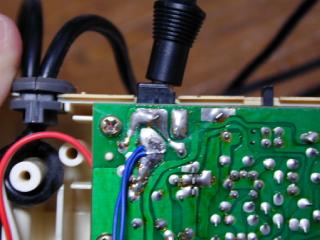

電源のマイナス側は基板のこの島になります。

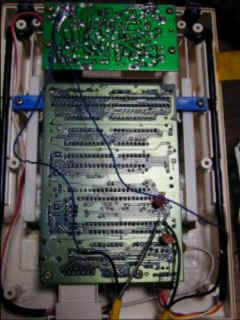

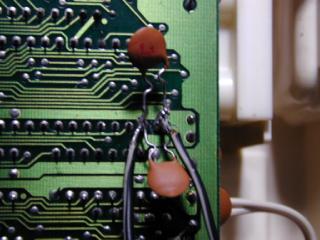

途中で色々な回路を試しました。この接続では、両ピンの音声が少しずつ交じり合うようになります。 擬似ステレオというふうによびました。

Nakamichi氏は作業の効率を考えコードレスハンダごてを使用しました。

スタジオモニタ用ヘッドホンにて、音質検査に余念がありません。

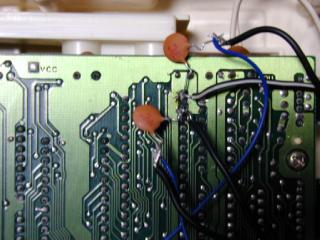

今回の作業の主要施工完成部分です。画像右側が本体前方です。 青のリード線は先の画像のGND部に引き回してあります。
